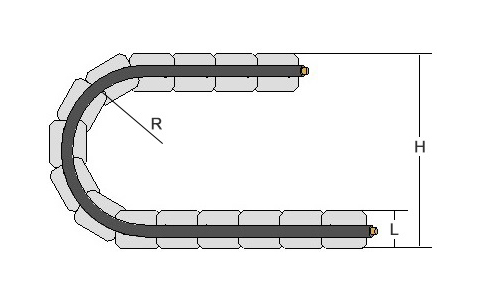

彎曲半徑是指曲率半徑，是把曲線上一個極小的段用一段圓弧代替，這個圓的半徑即為彎曲半徑。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的彎曲半徑包括2種：移動使用的彎曲半徑和固定安裝的彎曲半徑。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

移動使用的彎曲半徑是指拖鏈電纜在運動中的彎曲半徑一般是不得小于電纜外徑的8倍。固定安裝的彎曲半徑是拖鏈電纜在靜止時的彎曲半徑一般是電纜外徑的5倍。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的力學性能約束ZUI小相對彎曲半徑O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的ZUI小相對彎曲半徑是判定電纜彎曲程度的重要指標，在實際拖鏈電纜應用過程中，可以代表由諸多運動所約束的彎曲成形極限。由于材料抗變形能力的限制，拖鏈電纜彎曲中經常發生斷芯、外皮破損、變形等缺陷，從不同質量要求的角度限制了拖鏈電纜的彎曲成形極限。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜在彎曲過程中，電纜外側材料在切向拉應力作用下產生伸長變形，變形量沿電纜橫截面向彎曲內側逐漸減小，經過應變中性層后轉變?yōu)榍邢驂嚎s變形。大量試驗和生產經驗證明，拖鏈電纜外側伸長變形量超過某一數值時，由于電纜側壁材料局部變形失穩而產生某些缺陷使電纜彎曲質量受到影響。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

在拖鏈電纜彎曲設計和安裝時，需要考慮拖鏈電纜彎曲半徑，電纜技術參數中提供的彎曲半徑是指拖鏈電纜的ZUI小相對彎曲半徑，是彎曲成形的極限。當電纜長期處于極限狀態，會加速電纜抗變形能力，造成不可逆轉的損傷，也是拖鏈電纜斷芯的一個重要原因。O7f拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
